Obróbka metali

Obróbka metali ma sens wtedy, gdy prowadzi do jednego wyniku, czyli detalu zgodnego z rysunkiem, materiałem i warunkami pracy gotowego wyrobu. Łączymy cięcie, kształtowanie, skrawanie, spawanie i wykończenie w jednym procesie, dzięki czemu projekt może być prowadzony w jednym zakładzie, z jedną dokumentacją i jednym partnerem odpowiedzialnym za całość realizacji.

Pracujemy ze stalą konstrukcyjną, stalą nierdzewną, aluminium, metalami kolorowymi i tworzywami. Wytwarzamy komponenty do konstrukcji stalowych, osprzętu okrętowego oraz elementy maszyn do recyklingu, zarówno pojedyncze prototypy, jak i serie powtarzalnych elementów.

Każdy etap pozostaje pod nadzorem technologicznym. To ważne, bo kolejność operacji decyduje o końcowym efekcie. Inaczej planuje się detal, który po cięciu ma być gięty, inaczej element przeznaczony do toczenia i spawania, a jeszcze inaczej zespół ze stali nierdzewnej wymagający wytrawiania i pasywacji. System jakości opiera się na ISO 9001:2015, a obszar konstrukcji i spawalnictwa na EN 1090-1 w klasie wykonania EXC2 oraz PN-EN ISO 3834-2. Klient może również korzystać z bieżącej informacji o postępie realizacji, a materiał do produkcji może zostać dostarczony w ramach zamówienia.

Czym charakteryzuje się obróbka metali i jakie ma zastosowanie?

Obróbka metali polega na doborze operacji do funkcji detalu. Najpierw oceniamy rysunek, tolerancje, grubość materiału, wymagania spawalnicze i sposób montażu, a dopiero potem ustalamy kolejność procesu. W praktyce jeden element rzadko wymaga tylko jednej operacji. Często najpierw powstaje rozwinięcie z blachy, później detal jest gięty lub walcowany, następnie trafia do skrawania albo spawania, a na końcu do znakowania i przygotowania logistycznego.

W ujęciu inżynieryjnym detal może zmienić kształt, wymiary, stan powierzchni albo właściwości złącza. Dlatego łączymy obróbkę ubytkową metalu, czyli usuwanie naddatku przez cięcie lub obróbkę skrawaniem, z obróbką plastyczną metali, która zmienia kształt bez naruszenia spójności materiału. Ta różnica ma znaczenie praktyczne. Obróbka ubytkowa pozwala wykonać otwory, gniazda, rowki i kontury zgodne z założoną geometrią, a obróbka plastyczna pozwala nadać promień, kąt lub łuk bez rozcinania elementu. Do procesu dochodzi też obróbka cieplna przy spawaniu oraz obróbka chemiczna i powierzchniowa metali przy wytrawianiu i pasywacji stali nierdzewnej.

Zakres zastosowań jest szeroki, ponieważ te same zasady stosuje się zarówno przy elementach jednostkowych, jak i przy seriach komponentów do produkcji. Elementy wycinane z blachy, profile gięte, walcowane płaszcze, części po toczeniu i frezowaniu CNC, czyli obróbce sterowanej numerycznie, oraz kompletne konstrukcje stalowe powstają wtedy, gdy geometria, jakość krawędzi, pozycja otworów i przygotowanie do montażu tworzą spójną całość. W szerszej klasyfikacji przemysł wykorzystuje również procesy termochemiczne, lecz dla blach, konstrukcji i zespołów spawanych decydują przede wszystkim operacje ubytkowe, plastyczne, cieplne i chemiczne. Oznaczanie detali ułatwia późniejszą identyfikację, a połączenie produkcji z logistyką upraszcza obsługę zamówienia.

Jakie technologie obejmuje precyzyjna obróbka metali w nowoczesnym zakładzie?

Nowoczesny zakład nie opiera się na jednej maszynie. Precyzyjna obróbka metali wymaga kilku technologii, które można połączyć w jednej marszrucie, czyli ścieżce produkcyjnej, od dokumentacji CAD/CAM, czyli modelu i programu sterującego, do gotowego detalu. To właśnie obróbka CNC metali, czyli obróbka sterowana numerycznie, pozwala przełożyć rysunek na serię powtarzalnych operacji, zamiast opierać kształt elementu na ręcznym prowadzeniu narzędzia.

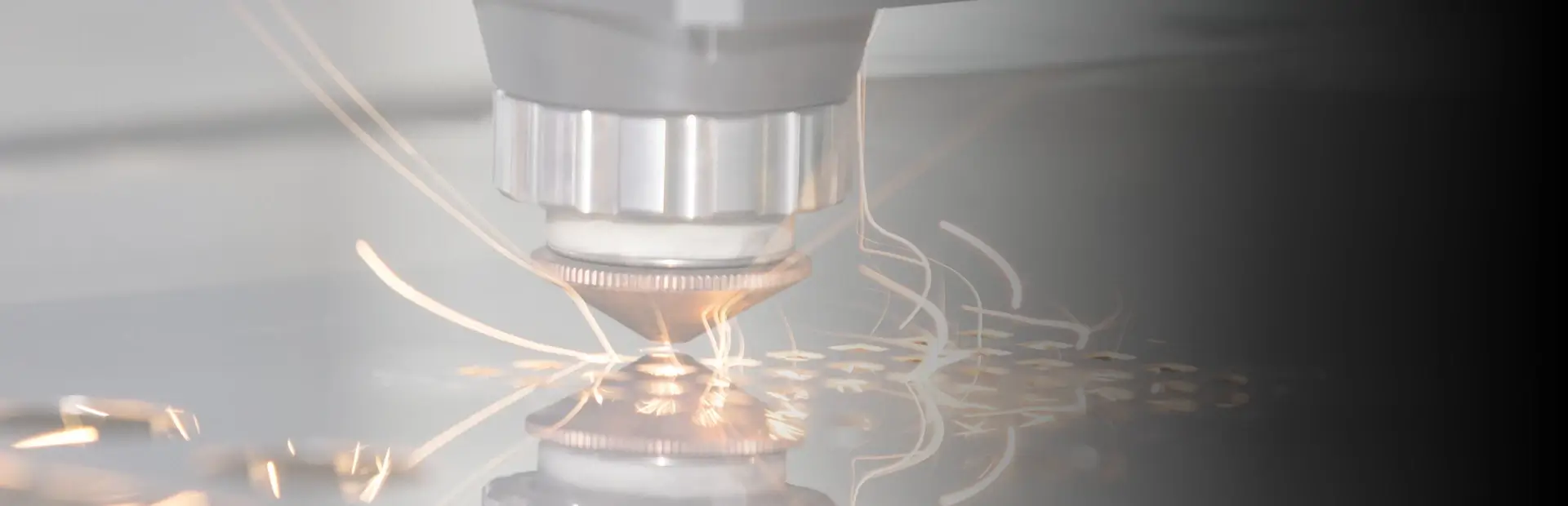

Proces zaczyna się od analizy rysunku, plików DWG lub DXF, materiału, ilości oraz przeznaczenia części. Na tej podstawie dobieramy rozkrój i technologię. Obróbka laserowa metali obejmuje przede wszystkim cięcie laserowe blach przy złożonych kształtach i wysokiej jakości krawędzi. Cięcie plazmowe CNC oraz cięcie plazmowo-gazowe stosujemy przy większych grubościach blach i wydajnym rozkroju. Cięcie wodą, czyli hydrostrumieniowe, wybieramy wtedy, gdy ważny jest brak strefy wpływu ciepła lub gdy obrabiany materiał wymaga neutralnego termicznie rozdzielania. Ta technologia dobrze sprawdza się także przy aluminium, metalach kolorowych i tworzywach.

Po rozkroju następują procesy kształtowania. Gięcie blach CNC nadaje powtarzalne kąty i promienie, a walcowanie pozwala uzyskać łuki, płaszcze i inne krzywizny zgodne z dokumentacją. Gdy detal wymaga obróbki brył obrotowych lub płaszczyzn bazowych, stosuje się technologie obróbki ubytkowej w postaci obróbki skrawaniem CNC. Toczenie i frezowanie CNC służą do wykonywania wałków, tulei, gniazd, rowków i korpusów. Dobór parametrów skrawania nie opiera się na jednym ustawieniu dla całej stali konstrukcyjnej. Posuw, prędkość skrawania i głębokość skrawania dobieramy do gatunku materiału, średnicy narzędzia, sztywności mocowania, rodzaju przejścia zgrubnego lub wykańczającego oraz wymaganej chropowatości powierzchni.

Metody MIG/MAG i TIG, czyli dwa podstawowe sposoby łukowego łączenia metali, pozwalają łączyć przygotowane elementy w zespoły i konstrukcje, a wybór konkretnej metody wynika z rodzaju materiału i oczekiwanej jakości spoiny. Dla stali nierdzewnej kolejnym etapem jest wytrawianie oraz pasywacja, które usuwają zgorzelinę i odbudowują warstwę pasywną odpowiedzialną za odporność korozyjną. Ocena jakości cięcia laserowego i plazmowego opiera się na normie ISO 9013, ponieważ porządkuje ona wymagania dotyczące geometrii krawędzi, prostopadłości linii cięcia i czystości powierzchni po procesie termicznym. Dzięki sterowaniu numerycznemu detal z pierwszej sztuki i z kolejnej serii zachowuje tę samą trajektorię narzędzia, co ułatwia kontrolę wymiarów i planowanie dalszych operacji. Całość uzupełniają usługi ślusarskie, znakowanie elementów, załadunek i transport.

Jak wybrać zakład obróbki metalu dopasowany do wymagań technicznych projektu?

Dobry zakład obróbki metalu rozpoznasz po sposobie analizy projektu. Pytania o materiał, grubość, tolerancje, miejsca spawania i oczekiwaną formę dostawy powinny paść na starcie, bo od tych danych zależy wybór procesu i harmonogram wykonania. Ważna jest też zdolność do prowadzenia zlecenia od dostarczenia materiału, przez produkcję, po logistykę gotowych części i bieżącą informację o postępie realizacji.

Przy wyborze partnera najlepiej przygotować komplet danych: rysunki w formacie DWG, DXF lub PDF, gatunek materiału, ilość oraz wymagany zakres obróbki. Dzięki temu wycena wynika ze specyfikacji, a zapytanie ofertowe zamienia się w konkretny plan produkcji bez zbędnych tur uzgodnień.
